Trabalho em bordas usando limas de carboneto de tungstênio
Por que trabalhar nas bordas é tão importante?
O trabalho nas bordas elimina quaisquer saliências na peça, minimizando o risco de lesão.
Em vários setores, o trabalho nas bordas é extremamente importante. Bordas definidas são uma exigência para a soldagem correta dos componentes (soldas em forma de V). Também têm um grande impacto na durabilidade dos componentes.
Quando o ferro e o aço oxidam na presença da água (por exemplo: na atmosfera, na água e no solo), pode haver corrosão e formação de ferrugem. A corrosão (ferrugem) é um grande problema para o uso e o processamento do aço. Além de ser feia, a ferrugem enfraquece o material.
Para proteger as peças contra corrosão (ferrugem), frequentemente são utilizados sistemas de revestimento, como tinta, revestimentos em pó ou revestimentos metálicos. A qualidade da superfície a ser revestida tem um grande impacto na qualidade das medidas de proteção contra corrosão.

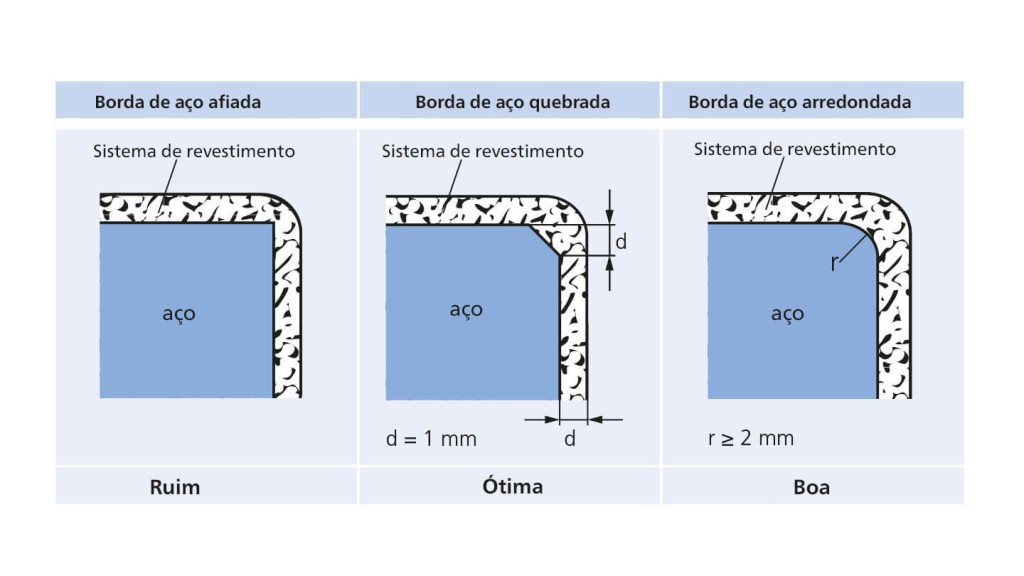

Revestimentos em bordas afiadas têm uma camada mais fina do que os revestimentos em superfícies planas. As camadas protetoras descascam mais frequentemente e também sofrem danos com mais facilidade.
As bordas arredondadas, por sua vez, garantem que o revestimento seja aplicado de modo uniforme, com uma espessura suficiente. Sendo assim, todas as bordas afiadas de um componente devem ter suas rebarbas eliminadas, perder o corte e, idealmente, ser arredondadas com um raio de ≥ 2 mm.
A PFERD recomenda limas de carboneto de tungstênio com o corte EDGE para o arredondamento definido das bordas como parte da preparação perfeita para os processos de revestimento [EDGE cut link].
Além de ser uma medida de segurança ou proteção contra corrosão, as bordas arredondadas também desempenham uma função importante em termos de estética.
Quais são os tipos de trabalho em bordas?
Em termos de trabalho em bordas, há dois tipos de aplicação:
- Trabalho em bordas definido
- Trabalho em bordas flexível
A PFERD oferece cortes e versões para o trabalho em bordas definido e flexível.
Quais formas de lima são adequadas para o trabalho em bordas definido?
As seguintes formas de lima estão disponíveis para o trabalho em bordas definido:
Formato de escareador cônico EDGE
As limas em formato de escareador cônico com a designação EDGE criam chanfros com definição precisa. Dependendo da versão, é possível criar ângulos de chanfro de 30° ou 45°.
Limas com ângulo de chanfro de 45° podem ser usadas em conjunto com o Sistema de Corte EDGE. A largura do chanfro criado é de 1,2 mm (+/- 0,2 mm).
Limas com raio côncavo V EDGE
As limas com raio côncavo com a designação EDGE criam raios precisos. São adequadas para criar e processar raios externos de 3 mm e podem ser usadas em conjunto com o Sistema de Corte EDGE. Não é possível reafiar as limas.
Qual corte é adequado para o trabalho em bordas definido?
As limas de carboneto de tungstênio com o corte EDGE foram desenvolvidas especialmente para o trabalho em bordas definido. Seu design especial permite que a lima passe diretamente ao longo das bordas, sem danificar a peça.
Portanto, é possível criar formatos exatos de borda em uma única etapa – com chanfros definidos de 30° ou 45° ou com um raio definido de 3,0 mm. Entre outras coisas, o arredondamento das bordas é uma medida de precaução de proteção anticorrosão, de acordo com a norma ISO 12944-3, ISO 8501-3, SOLAS XII/6.3 (Ref. T4/3.01 MSC. 1/Circ. 1198).
Quais formas de lima são adequadas para o trabalho em bordas flexível?
As seguintes formas de lima estão disponíveis para o trabalho em bordas flexível:
Formato de escareador cônico
As limas em formato de escareador cônico em conformidade com a norma DIN 8032, com corte de acordo com a norma DIN 8033, são adequadas para o escareamento e a chanfragem flexíveis. A PFERD oferece as limas nas versões KSJ (60°) e KSK (90°).
Na versão com duas extremidades, as limas são cortadas e utilizáveis em ambos os lados.
Limas com raio côncavo
As limas com raio côncavo são caracterizadas pelo formato côncavo de sua extremidade. São cortadas de acordo com a norma DIN 8033 e foram projetadas para a produção e o processamento de raios externos e bordas arredondadas. Não é possível reafiar as limas.
Limas com raio
As limas com raio com formato côncavo e corte especial são usadas na produção e no processamento de raios externos. Estão disponíveis em duas versões: cilíndricas com contorno côncavo triplo ou em um formato côncavo que vai se tornando cônico conforme se aproxima da haste. Não é possível reafiar as limas.
Cones invertidos
As limas de cone invertido são limas cônicas na direção da haste, em conformidade com a norma DIN 8032, com corte de acordo com a norma DIN 8033. São usadas para trabalhar em bordas de difícil acesso e do lado reverso.
A PFERD oferece cones invertidos nas versões WKN e WKNS. WKN é a versão sem corte final, e WKNS é a versão com corte final.
Qual corte é adequado para o trabalho em bordas flexível?
A PFERD recomenda limas de carboneto de tungstênio com os cortes 3, 3 PLUS e 5 e também limas com corte especial (SP) para o trabalho em bordas flexível. Devido aos seus formatos especiais, essas limas criam chanfros e raios muito precisos.
As limas podem ser guiadas como você desejar e também podem ser usadas de forma flexível em áreas de difícil acesso.
Sistema de Corte EDGE
O Sistema de Corte EDGE consiste em limas com o corte EDGE e um adaptador de guia especial.
O sistema pode ser usado em qualquer acionamento comercialmente disponível para garantir a orientação ideal durante o trabalho de rebarbamento leve.
As limas com Sistema de Corte EDGE podem ser encomendadas novamente e substituídas, se necessário.
