Difícil de usinar, elevada resistência, baixa condutividade térmica e tendência ao endurecimento a frio: Não é por acaso que os materiais dos grupos de materiais ISO M (aço inoxidável) e S (ligas de titânio) são considerados materiais para pessoas exigentes.
Nossas fresas de metal duro inteiriço da linha Desempenho Inoxidável atendem e superam essas exigências e oferecem mais segurança processual, produtividade e precisão.
Vantagens
- Controle ideal da temperatura na usinagem de materiais difíceis de usinar.
- Ângulo helicoidal otimizado para melhor remoção de cavacos.
- Divisão e ângulo helicoidal desiguais para um trabalho com pouca vibração e com elevada suavidade.
O número 1 para ISO M/ ISO S
Graças à combinação de geometria da ferramenta específica do material e revestimentos de última geração, as fresas de metal duro inteiriço Desempenho Inoxidável foram concebidas da melhor forma para a usinagem de aço inoxidável e ligas de titânio.
As ferramentas de alto rendimento são otimizadas tanto para a fresagem convencional, como para a fresagem dinâmica (fresagem trocoidal), oferecendo assim maior segurança processual e maior produtividade no uso em materiais difíceis de usinar.
para os produtos
Download
Valor agregado mensurável
Testes funcionais demonstram que as fresas da linha Desempenho Inoxidável da PFERD TOOLS atendem e superam os numerosos requisitos da usinagem de materiais inoxidáveis.
Fresamento de ranhuras (teste funcional) – 1.4301
Ninhos de cavacos, superaquecimento e na pior das hipóteses, quebra da ferramenta: o fresamento de ranhuras impõe exigências elevadas de vida útil no que respeita às ferramentas para fresamento.
Nossas fresas com quatro arestas de corte da linha Desempenho Inoxidável convencem mesmo em condições extremas graças à remoção ideal de cavacos e ao controle da temperatura.
Procedimento de teste
5 ranhuras com cada avanço por ferramenta
Teste funcional 1
Fresa para aplicações de usinagem comuns de vários materiais
Teste funcional 2
Fresa otimizada para o material da linha de desempenho inox da PFERD TOOLS (SCM-HC4M-M100C-M72HB TI40)
✔ Ferramenta intacta | ✖ Quebra da ferramenta
Aviso: teste funcional simples. Os avanços dos dentes estão deliberadamente bem acima de nossas recomendações.
Parâmetros
Ferramenta: SCM-HC4M-M100C-M72HB TI40
Diâmetro: d = 10 mm
Material: X5CrNi18-10 (1.4301)
Veloc. corte: vc = 90 m/min
Avanço: fz = variável
Profundidade de corte: ap = 10 mm
Intervenção rad.: ae = 10 mm
Trajeto de fresagem: l = 8 m
KSS: líquido de arrefecimento
| Avanço |
Teste funcional 1 Ferramenta 1 |
Teste funcional 1 Ferramenta 2 |
Teste funcional 2 Ferramenta 1 |
Teste funcional 2 Ferramenta 2 |
| fz = 0,03 mm | ✔ | ✔ | ✔ | ✔ |
| fz = 0,05 mm | ✖ | ✖ | ✔ | ✔ |
| fz = 0,06 mm | ✔ | ✔ | ||
| fz = 0,07 mm | ✔ | ✔ | ||
| fz = 0,08 mm | ✔ | ✔ |

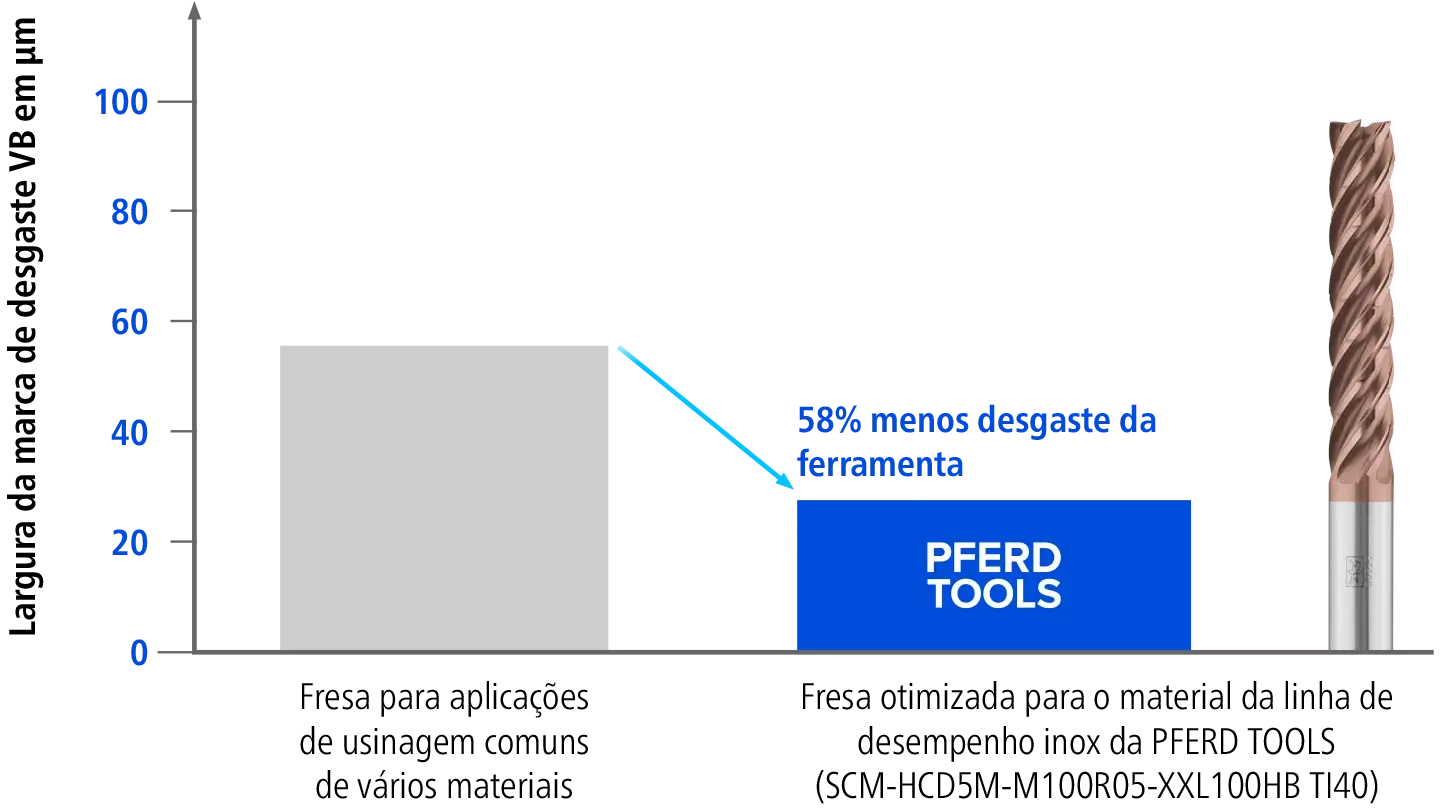

Teste de desgaste – 5 arestas de corte, 5xD, 1.4301 (ISO M)
A geometria da aresta de corte com quebra-cavacos da linha Desempenho Inoxidável é otimizada para a usinagem de aço inoxidável e ligas de titânio. O revestimento de PVD de última geração protege a ferramenta contra superaquecimento.
O resultado: 58% menos desgaste da ferramenta!
Aviso: Desgaste da ferramenta após a usinagem de três peças.
Parâmetros
Ferramenta:
SCM-HCD5M-M100R05-XXL100HB TI40
Diâmetro:d = 10 mm
Material: X5CrNi18-10 (1.4301)
Veloc. corte: vc = 120 m/min
Avanço: fz = 0,09 mm
Profundidade de corte: ap = 50 mm
Intervenção rad.: ae = 0,5 mm
Tempo de intervenção: t = 90,6 min
KSS: lubrificante de refrigeração
